Amlochredd y falfiau gwirio
Mae falf wirio-a elwir hefyd yn falf nad yw'n dychwelyd neu falf unffordd-yn caniatáu llif hylif i un cyfeiriad yn unig. Mae porthladdoedd mynediad ac ymadael falf wirio wedi'u diffinio ymlaen llaw. Yn wahanol i'r mwyafrif o falfiau, dim ond i un cyfeiriad llif y mae'r gosodiad yn bosibl.
Mae egwyddor weithredol falf wirio yn eithaf syml: mae ochr fewnfa'r falf yn ail-beri pwysau uwch na'r ochr allfa i'r falf agor. Mae gwahaniaeth pwysau lleiaf yn penderfynu pryd y gall yr hylif ddechrau llifo (wrth i'r falf agor). Gelwir y gwahaniaeth pwysau hwn yn bwysau cracio, a elwir hefyd yn y pen dadseilio neu'r pwysau agoriadol. Mae grym ac arwynebedd gwrthiant y mecanwaith selio, yn nodweddiadol gwanwyn sydd ynghlwm wrth fecanwaith cau falf, yn atal y pwysau cracio.
Er mwyn i'r falf wirio gau heb unrhyw oedrannau gollwng gweladwy, bydd angen gwahaniaethu pwysau rhyngddynt ar yr ochrau allfa ac ochrau'r allfa, a elwir y pwysau ail-leu. Gelwir pwysau ail-fwydo hefyd yn bwysau selio, pen selio, neu bwysau clos-ing. Mewn rhai falfiau gwirio, mae angen pwysau cefn ar y mecanwaith cau i eistedd wrth ochr yr allfa i atal llif.
Cymwysiadau Falf Gwirio Ymarferol
Mae falfiau gwirio yn eithaf syml, rhad, a gallant weithredu'n awtomatig heb unrhyw reolaeth â llaw neu allanol. Dyna pam y gellir eu canfod trwy gydol nifer o wahanol gymwysiadau. Yn gyffredinol, y canlynol yw'r defnydd o falfiau gwirio:
• I atal llif hylif gwrthdroi a all niweidio'r offer i fyny'r afon.
• Cynnal pwysau hylif gyda phwmp neu gywasgydd.
• I atal seiffonio hylif.
• Sicrhau bod y gwactod yn cael ei gynnal.
• I atal hylifau rhag cymysgu.
Mae yna lawer o wahanol fathau o falfiau gwirio, pob un â'u mecanweithiau unigryw sy'n dad-derfynu'r math o broses neu gymhwysiad i'w defnyddio. Isod mae rhestr gynhwysfawr o fathau o falfiau gwirio a'u disgrifiad swyddogaethol.

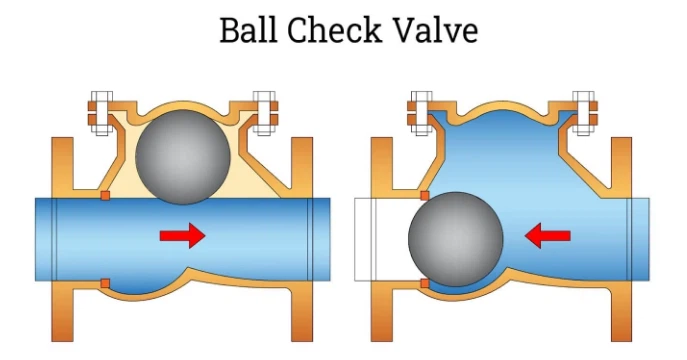

Falfiau gwirio pêl
Mae gan falf gwirio pêl bêl fel y rhan gau. Yn nodweddiadol, mae'r bêl ynghlwm wrth wanwyn cywasgu, gyda'r bêl yn wynebu cyfeiriad y llif. Mewn mathau eraill o falfiau gwirio pêl, nid oes gwanwyn. Mae angen llif gwrthdroi ar falf gwirio heb ffynnon. Mae'r corff falf gwirio pêl wedi'i siapio'n gonfilus i arwain y bêl i'r safle eistedd i sicrhau sêl bositif.
Mae gweithrediad falf gwirio pêl yn syml. Maent yn aml yn gymharol fach a rhad. Mae'r peli wedi'u gwneud o fetel neu ddeunyddiau eraill, mewn achosion eithriadol lle mae angen gwydnwch neu amodau anadweithiol.
Mae ffafriaeth ar gyfer falfiau gwirio pêl mewn prosesau nad oes angen goruchwyliaeth arnynt gan mai ychydig iawn o waith cynnal a chadw sydd ei angen arnynt. Maent yn com-mon mewn dyfeisiau chwistrellu, pympiau aer â llaw, chwistrelli dosbarthu ail-lenwi, gorsafoedd pwmpio ac ati.
Falfiau gwirio drws dwbl (disg deuol)
Yn y falf gwirio drws dwbl, mae dau ddisg sy'n agor fel drws, yn caniatáu llif hylif. Mae'r disgiau ynghlwm wrth ffynhonnau torsion, sy'n cadw'r disgiau ar gau i atal llif yr hylif. Mae falfiau gwirio drws dwbl yn bwysau isel, mae angen llai o le arnynt, ac maent yn hawdd eu gosod. Fe'u defnyddir gyda hylifau glân yn y diwydiant petrocemegol, hylifedd nwy, cymwysiadau HVAC, purfeydd a diwydiannau prosesau eraill oherwydd eu bod yn gost-effeithlon ac mae angen eu cynnal a'u cadw'n isel. Yn gyffredinol, rhaid eu cywasgu rhwng dwy flanges. Mae gan y falf gwirio lifft ddyluniad tebyg i falf glôb. Mae'r falf wirio hon yn defnyddio disgyrchiant neu bwysau uwch yn allfa'r falf i ddychwelyd y falf i safle'r sedd ac atal llif ail-berfedd. Mae rhai mathau o falfiau gwirio lifft yn defnyddio disg wedi'i lwytho â gwanwyn.
Gellir gosod falfiau gwirio lifft yn llorweddol, yn fertigol, neu ar ongl. Mae'r llif yn mynd i mewn i'r falf wirio o dan y sedd ac yn codi'r ddisg sydd wedi'i gosod rhwng dau ganllaw. Argymhellir falfiau gwirio lifft mewn prosesau â chyflymderau llif uchel fel stêm, aer, nwy neu linellau anwedd
Stopio gwirio falf
Pan fyddwch chi'n cyfuno swyddogaethau falf gwirio lifft a falf glôb, rydych chi'n cael y falf gwirio stop. Mae gan y falf gwirio stop handlen y gellir ei chysylltu ag actuator a choesyn sy'n cyfyngu ar symudiad y ddisg. Nid yw'r coesyn wedi'i gysylltu â'r ddisg. Mae handlen yr actuator yn cylchdroi i naill ai atal llif yr hylif trwy'r falf neu gyfyngu'r llif trwy gyd-fynd â phellter teithio'r ddisg.
Mae gan y falf gwirio piston yr un nodweddion â'r falf gwirio lifft. Yn ymarferol, y prif wahaniaeth yw'r mecanwaith ar gyfer cau'r falf-piston wedi'i lwytho i'r gwanwyn mewn silindr. Mae'r silindr yn tywys symudiad y piston i fyny ac i lawr yn ystod y llawdriniaeth. Mae'r ceisiadau i'r falf gwirio lifft. Yn cael eu hamgáu mewn prosesau â chyflymderau llif uchel fel stêm, aer, nwy, neu linellau anwedd
Falf gwirio swing
Mae falf gwirio swing yn cynnwys disg sy'n siglo ar golyn colfachog i ganiatáu llif i un cyfeiriad ac yn siglo at sedd i atal llif i'r cyfeiriad arall. Mae pwysau'r ddisg yn pennu nodweddion cau'r falf.
Defnyddir y mecanwaith falf gwirio swing yn gyffredin yn y falf flapper wedi'i osod mewn toiledau fflysio. Fe'i defnyddir mewn systemau draenio misglwyf fel falf dŵr cefn i atal llifogydd gan ddŵr carthffosiaeth pan fydd glawiad trwm.
Mae falf gwirio wafer yn eithaf tebyg i falf gwirio swing. Mae'n sim-ple o ran dyluniad a gellir ei ddefnyddio mewn lleoedd tynn. Y prif wahaniaeth yw eu bod yn cael eu cyfyngu gan flanges sy'n eu dal yn eu lle. Mae'n golygu na ellir agor y ddisg yn llawn, o'i chymharu â falf swing gyda chorff falf sy'n caniatáu agoriad llawn. Defnyddir y falf gwirio wafer yn boblogaidd pan nad yw llif yn broblem, neu os oes lle cyfyngedig ar gyfer gosod falf.
Mae gan falf gwirio diaffram bilen elastig fel y mecanwaith selio, mewn safle sydd fel arfer ar gau. Pan fydd pwysau i fyny llif y falf yn uwch nag i lawr yr afon, mae'r falf wirio yn agor ac yn caniatáu llif hylif. Fel arall, mae'r falf wirio yn parhau i fod ar gau. Fe'u defnyddir yn nodweddiadol mewn systemau pwysedd isel gyda phibellau plastig.
Sut i ddewis falf wirio?
Mae dewis falf wirio yn rhan annatod o ddylunio prosesau. Er bod gan fathau Diff-ffert yr un pwrpas swyddogaethol-sef caniatáu llif i un cyfeiriad yn unig-mae pob math yn aml yn unigryw i gymhwysiad penodol. Yr erthygl pa falf gwirio ddylwn i ei defnyddio ar gyfer fy nghais yn manylu ar yr hyn y dylid ei gofio wrth ddewis falf wirio. Dyma drosolwg cyflym o'r hyn i'w ystyried wrth ddewis falf wirio:
1. Y posibilrwydd o forthwyl dŵr
2. Cydnawsedd cemegol
3. Nodweddion nad ydynt yn slam
4. Dadansoddiad cost a budd
5. Mae'r pwysau'n cwympo ar draws y falf
6. Gwahaniaethu pwysau a phwysau yn y broses
7. Cyflymder yr hylif
8. Cyfeiriadedd Gosod
Nghasgliad
Mae falfiau gwirio yn ddyfeisiau syml sy'n gweithredu heb ymyrraeth, ac maent yn cyflawni swyddogaeth hanfodol o atal llif gwrthdroi mewn proses. Mae sawl math o falfiau gwirio ar gyfer gwahanol gymwysiadau mewn prosesau diwydiannol. Maent yn hawdd eu gosod, yn rhydd o gynnal a chadw, ac yn wydn. Mae cadernid falfiau gwirio yn eu gwneud yn eithaf amlbwrpas i'w defnyddio waeth beth fo'r math hylif, y cyfnod hylif, cyflwr gweithredu, cyfeiriadedd ac amlder gweithredu.
